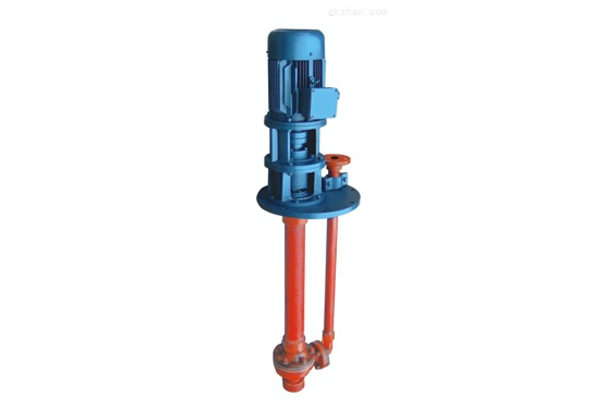

FSY型、WSY型立式玻璃鋼液下泵

新光明生產的WSY型、FSY型兩種型式的泵

1、WSY型泵為立式玻璃鋼液下旋渦泵。

2、FSY型泵為立式玻璃鋼液下泵，該泵因伸入貯罐，貯槽的深度長短不同，設計液下深度800mm--3000mm之間任意選擇。

只要液體高于泵體，即可不灌液而起動送液，平蓋板下設有泄漏孔，液體不會向貯罐外泄漏。

查看更多【液下泵】產品

021-62586878

FSY型、WSY型立式玻璃鋼液下泵產品概述

本泵與介質接觸的零部件，系用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫模壓成型的酚醛玻璃鋼制件，聯接管、出液管采用半干法卷制工藝制成的酚醛玻璃鋼管，葉輪軸套的裝配均用酚醛膠泥和泵軸粘成一體，液下各部裝配均用酚醛膠泥粘結，伸入液下全無金屬與介質接觸，耐腐性能可靠，產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能，在防腐方面可部分替代含鉬不銹鋼、鈦及鈦合金等貴重金屬。

玻璃鋼液下泵在傳動和旋轉方向：泵通過爪型彈性聯軸器由電動機直接驅動，從電動機端看泵為順時針方向旋轉。

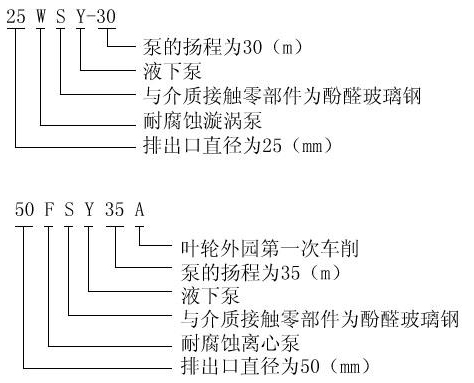

FSY型、WSY型立式玻璃鋼液下泵型號意義

例子：50WFSY-35A

50------排出口直徑mm W-------旋渦式

F------離心泵 S------與介質接觸部件材料為玻璃鋼

Y------液下泵 35------揚程m

FSY型、WSY型立式玻璃鋼液下泵產品特點

產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能，在防腐方面可部分替代含鉬不銹鋼、鈦及鈦合金等貴重金屬。

FSY型、WSY型立式玻璃鋼液下泵技術參數

流量范圍：2.88m3/h~110m3/h

揚程范圍：15m~50m

電機功率：1.5kw~15kw

FSY型、WSY型立式玻璃鋼液下泵性能參數

型號	流量Q		揚程H (m)	轉速n (r/min)	功率N (Kw)	葉輪直徑D (mm)	吸上高度 (Hs)
(m3/h)	(L/S)
25WSY-22	a型	2.88	0.8	22	2900	2.2	120	800至3000
		4.05	1.12	18
		6.48	1.8	15
25WSY-30		2.88	0.8	30	2900	3	120
		6.48	1.8	20
		9	2.52	15
40WSY-258		5.76	1.6	25	2900	4	142
		8.1	2.24	20
		13.32	3.7	15
40FSY-22		8.1	2.24	22	2900	3	140
		15.84	4.4	18
		20	5.5	15
40FSY-18		6.48	1.8	18	2900	2.2	132
		15	4.17	15
		21.6	6	12
40WSY-50	b型	6.48	1.8	50	2900	7.5	144
		8.64	2.4	45
		14.4	4	35
40FSY-35		10	2.8	34	2900	4	162
		20	5.5	30
		30	8.3	24
50FSY*35		30	8.3	35	2900	7.5	182
		45	12.5	32
		55	15.1	28
50FSY-35A		25	7	26	2900	5.5	168
		35	9.7	25
		45	12.5	22
50FSY-20		18	5	20	2900	4	150
		30	8.3	16
		35	9.7	12
80FSY-35		56	15.5	35	2900	15	184
		92	25.5	29
		110	30.5	25
80FSY-35A		45	12.5	26	2900	11	163
69		19.2	22
90		25	19
